D1060/1300/1500/1650 semi-automatická matrice-řezací stroj

D Series Semi-automatická matrice-Střih a zmačování stroje je klíčovým vybavením pro matrici-Řezání a zmačkání, lisování za studena a reliéfy papírových výrobků, jako jsou kartony a krabice. Stroj se přijímá vysoko-Zuby přísmyčky síly, vysoké-Precision Intermitent Mechanismus, pneumatická zámková deska, pneumatická spojka, ochrana přetížení a automatický sběr papíru, který si uvědomuje hladké krmení papíru, přesné polohování, stabilní matrici-Sběr řezání a úhledný papír.

Použití ovládání mikropočítače k realizaci celé automatizace procesu stroje a zobrazení pracovního stavu a metody řešení problémů prostřednictvím člověka-rozhraní stroje. Klíčové komponenty, řídicí systém a spojovací prvky jsou dováženy a pečlivě sestaveny, aby se zajistila bezpečnost a spolehlivost stroje. Na mnoha místech jsouna mnoha místech senzory a bezpečnostní zařízení, která zajistí běžnou práci stroje a osobní bezpečnosti.

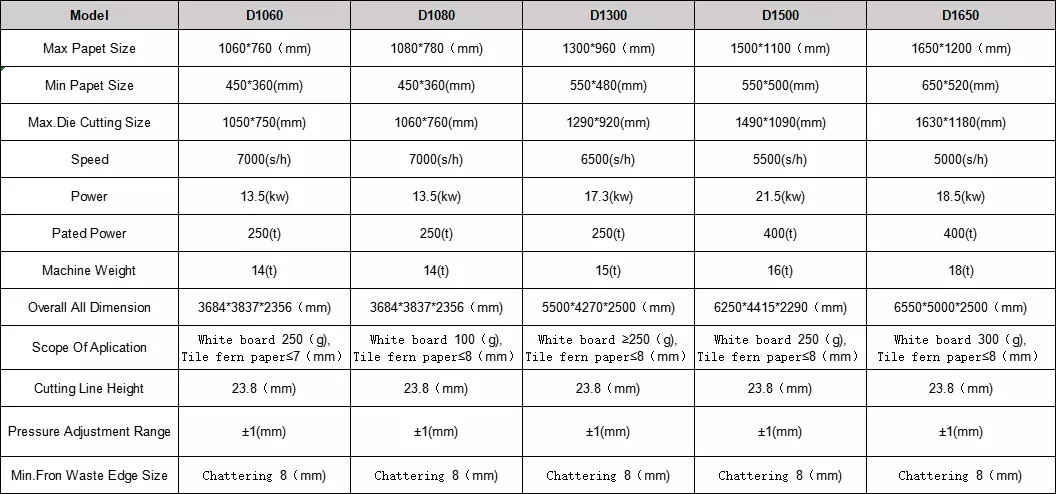

Parametr

Video

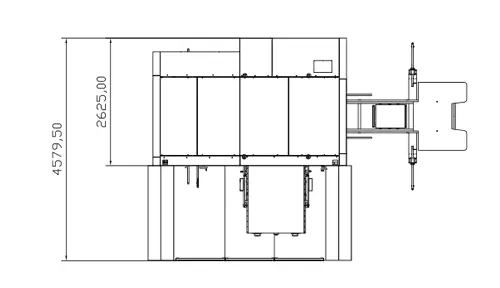

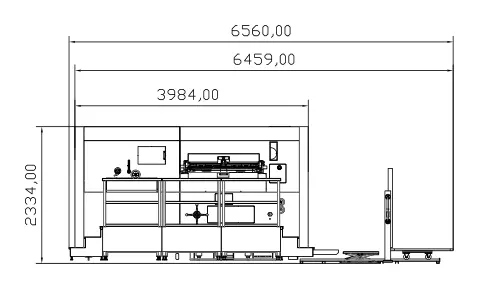

Instalační výkres D1500

Oddělení krmení papíru: Ručně doručujte strukturu papíru do určené polohy.

Před kódovacím papírem

Operátor může umístit papír, který má být zpracovánnebona vozík před kódovacím papírem. Když je povoleno podávání sekundárního papíru, zasuňte vozík před kódovacím papíremnanapájecí stůl papíru, umístěte jej a převezme práci sekundárního krmení papíru.

Princip pracovního způsobu krmení papíru

Přední /boční rozchod

* Před-Test zajišťuje míru příchodu papíru.
* Použití dvojitého tlaku vlevo a doprava-Vytáhněte měřiče, abyste splnili různé požadavkyna registraci tisku.
* Světový lisový lisový lisový papír, uniformní a spolehlivá síla.

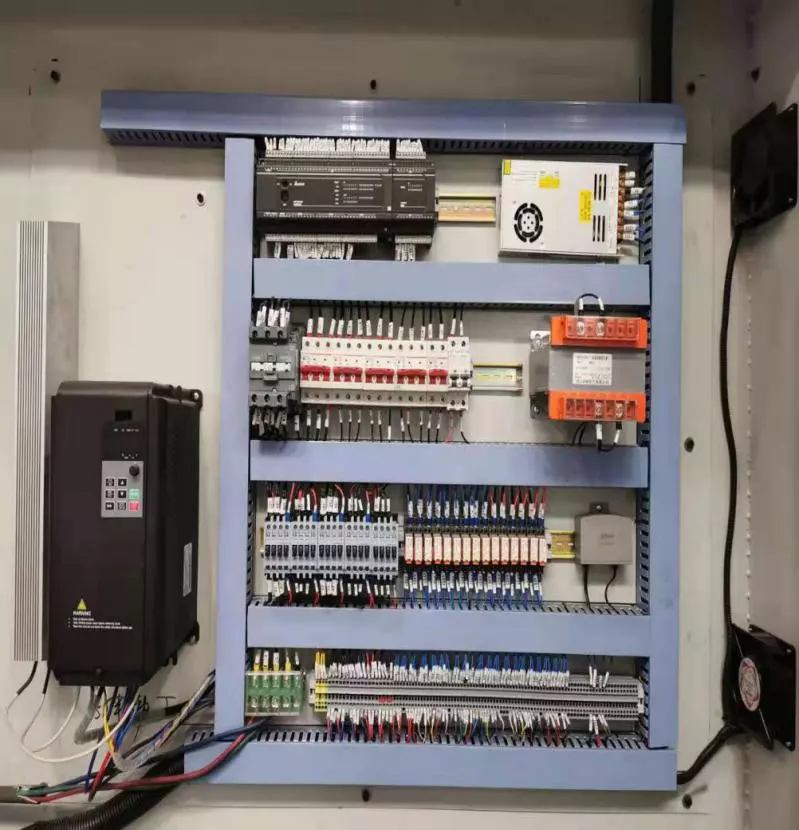

Princip pracovního režimu elektrické části

* Celý stroj přijímá American Meiji a French Schneider Electric. Komponenty pro zajištění stabilního provozu stroje.

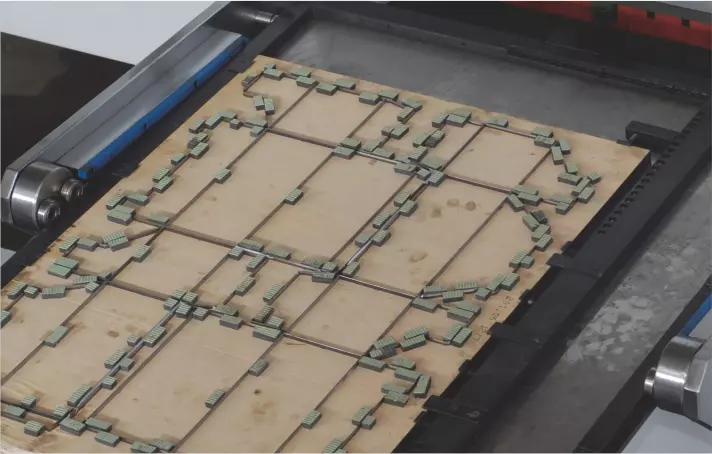

Princip pracovního způsobu řezání

Zemřít řezací část

* Části s tlakem je vysoká pevnost tažného železa-Qt600-3, obsazení speciální technologií, s vysokou pevností a trvalou deformací.
* Nikl-Chromium-molybden-Zlatý ocelový klikový hřídel se speciálním procesem pro dováženou ocel z Německa.
* Tchaj -wan importoval Ultra-nosit-odolný červ a červ.
* Pohodlné a rychlé zařízení pro otáčenínástroje.
* Silný systém mazání oleje.
* High Precision 240 stupňů intermitentního mechanismu.
* Pneumatické blokovací zařízení je bezpečné a rychlé.
* Vysokorychlostní rotační kloub.
* Maximální tlak je 300 tun (Maximální tlak typu tisku je 600 tun).
* Používání pokročilého hlavního motoru Honeywell (Volitelná konfigurace), řezná rychlost matrice může dosáhnout 7500 listů za hodinu.
* Zemřít-Rám řezání desky přijímá meziprodukční polohovací systém s jemnou-ladící zařízení.
* Dvojí-Obrazovka barev zobrazuje pracovní stav stroje kdykoli.
* Konfigurace systému chlazení vzduchu oleje

Princip pracovního způsobu přijímací části papíru

Přijímání oddělení

* Automatické zařízenína vyrovnání papíru, papír přijímající dva-způsob, jak vyfukovat zařízení, které zajistí.
* Silný a tenký papír může úhledně sbírat papír.
* Oddělení sběru papírů je vybaveno kontrolou pro realizaci více humánního provozu.
* Fotoelektrický papír přijímání, aby se zajistilo pravidelné přijímání papíru.
* Automatický systém kontroly zvedání papíru přijímajícího stolu.
* Manuální sběr papíru.
* Ochranné zařízení hlavního řetězce.
* Proti-Vrácení papírového zařízení.
* Vybavenonon-zastavit zařízení.
