D1060/1300/1500/Máquina de corte automática de 1650sq

Lleno-Desechos transparentes automáticos Flat Die-La máquina de cortar y arrugas es el equipo clave para el dado-Corte y arrugas, presionando en frío y relieve de varios productos y películas de papel, como cartón, caja de cartón, marca registrada, etc.

La máquina adopta alto-Flyer de velocidad, alto-Fila de dientes de agarre de resistencia, balanceando el medidor delantero general, empujar y tirar de un calibre lateral, alto-Mecanismo intermitente de precisión, placa de bloqueoneumático, embragueneumático, protección contra sobrecarga, recolección de papel automático, para lograr alimentación de papel liso, posicionamiento preciso, corte de troqueles estable, recolección de papel ordenada.

Aplicación de control de microcomputador para realizar toda la automatización del proceso de la máquina y mostrar la condición de trabajo y el método de solución de problemas a través del hombre-interfaz de la máquina. Los componentes clave, el sistema de control y los sujetadores se importan y se ensamblan cuidadosamente para garantizar la seguridad y confiabilidad de la máquina. Hay sensores y dispositivos de seguridad en muchos lugares para garantizar el trabajonormal de la máquina y la seguridad personal.

Parámetro

Video

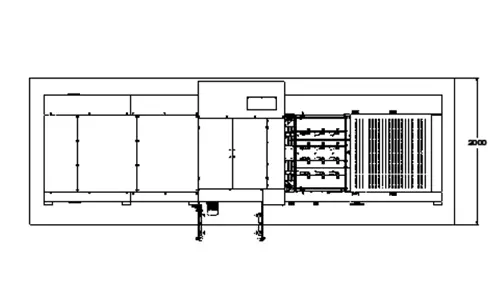

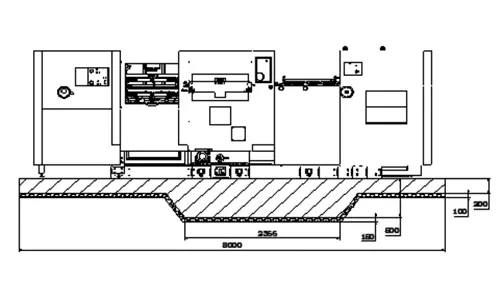

Dibujo de instalación D1060SQ

Feida, por parte de entrega

* Tarjeta de fabricación europea de fabricación de tecnología Feida Card Feida, Junta Corrugada y Gray Multi-objetivo.

* FNuestra succión cuatro envía, (Más de 1300 cuatro Suction Five Enviar) se puede ajustar de acuerdo con el ángulo de succión de la deformación del papel y la altura

* UMecanismo de recepción de papel de Nique, adecuado para diferentes deformaciones en papel.

* Hinyección-Speed Feida Head está hecho de aleación de aluminio especial, todas las piezas se importan.

* PAGEl interruptor de alimentación APER previene el falso seguimiento del papel

* DOULLE FLYING-Dispositivo de detección de colisión de cabeza

* METROAin y papel de alimentación secundariono-Deja de cambiar

* A conjunto de pre-La codificación del mecanismo de papel es opcional

* Fish-Alimentación de papel a escala, suave y precisa

* PAGAPER MABLA Bien-mecanismo de ajuste,no-Ajuste de parada.

Detalles de la máquina ---- Principio del modo de trabajo de la parte de alimentación en papel

Soporte de alimentación de papel

* El sistema de control avanzado se utiliza para controlar el dispositivo de velocidad de la alimentación de papel para hacer que la entrega de papel rance y reducir la colisión.
* Doble detector fotoeléctrico.
* Importar cinta transportadora de papel.
* Ultra-Usar rueda de transporte de papel de poliuretano resistente.
* Ruedas de goma ajustables y ruedas de cepillo aseguran un posicionamiento preciso de la llegada delantera y lateral.

Frente /calibre

* Pre-La prueba garantiza la tasa de llegada en papel.
* Usando doble empuje izquierdo y derecho-Tire de los medidores para cumplir con diferentes requisitos de registro de impresión.
* Papel de prensa de hojas de acero, fuerza uniforme y confiable.

Detalles de la máquina ---- Principio del modo de trabajo de la parte de corte de troquel

Parte de corte

* Las partes de la presión son de alta resistencia de hierro dúctil-QT600-3, lanzado por tecnología especial, con alta fuerza y deformación permanente.
* Níquel-cromo-molibdeno-cigüeñal de acero dorado con proceso especial para acero importado de Alemania.
* Taiwán importado ultra-tener puesto-Equipo de gusano resistente y gusano.
* Plantilla de herramienta conveniente y rápida Dispositivo de giro.
* Sistema de lubricación de suministro de aceite fuerte.
* Mecanismo intermitente de alta precisión de 240 grados.
* El dispositivo de bloqueoneumático es seguro y rápido.
* Junta rotativa de alta velocidad.
* La presión máxima es de 300 toneladas (La presión máxima del tipo de prensa es de 600 toneladas).
* Uso del motor principal de Honeywell avanzado (Configuración opcional), la velocidad de corte de matriz puede alcanzar 7500 hojas por hora.
* Morir-El marco de la placa de corte adopta un sistema de posicionamiento intermedio con multa-Dispositivo de ajuste.
* Dual-La pantalla de color muestra el estado de trabajo de la máquina en cualquier momento.

Diseño para la eliminación de residuos

El limpieza central está limpiando principalmente agujeros y ventanas, el soporte se puede extraer del mecanismo, instalar la placa de limpieza es rápida y conveniente, la estructura de limpieza adopta el diseño de los tres cuadros superiores, medios e inferiores, según lasnecesidades de la matriz de la matriz-Productos de corte, puede elegir el borde de la punzada o la limpieza de la plantilla, la plantilla de limpieza adopta el centro del método de posicionamiento, fácil de cambiar la placa, el posicionamiento preciso, el funcionamiento suave, los marcos de limpieza superior e inferior de un conjunto cada uno; El funcionamiento general del equipo es simple, alto grado de automatización, aumenta la capacidad de producción para reducir el costo y la intensidad de la mano de obra. Es fácil de operar y altamente automatizado, lo que mejora la capacidad de producción y reduce el costo y la intensidad de la mano de obra.

Detalles de la máquina ---- Principio de modo de trabajo de la parte eléctrica

* Toda la máquina adopta American Meiji y French Schneider Electric. Componentes para garantizar el funcionamiento estable de la máquina.

Detalles de la máquina ---- Principio del modo de trabajo de la parte de recepción de papel

Departamento receptor

* Dispositivo automático denivelación de papel, papel que recibe dos-Dispositivo de soplado para asegurarse.

* El papel grueso y delgado puede recolectar papel perfectamente.

* El departamento de recolección de papel está equipado con control para realizar una operación más humana.

*Papel fotoeléctrico que recibe para asegurar el papel que recibe regularmente.

* Sistema de control de elevación automático de la tabla receptor de papel.

* Colección de papel manual.

* Dispositivo de protección de la cadena principal.

Unidad

Se puede operar mediante el interruptor correspondiente en la placa de llave, equipado con el reemplazo de las piezas terminadas y las partes de apertura, y puede cambiar entre completo y semi-eliminación.
